LabVIEW-Labor

Allgemeines

LabVIEW ist eine visuelle Programmiersprache des US-amerikanischen Herstellers National Instruments (NI).
1986 erschien die erste Version für Macintosh.
LabVIEW ist das Akronym für: Laboratory Virtual Instrumentation Engineering Workbench.
Konzept: Nachahmung realer Messinstrumente wie z.B. Multimeter oder Oszillographen.
LabVIEW-Programme werden daher als Virtuelle Instrumente (VIs) bezeichnet.
Anwendung in Automotive, Luft- und Raumfahrt, Forschung und Lehre, Elektronik-Industrie.

LabVIEW zählt zu den höheren Programmiersprachen.
LabVIEW-Programme werden kompiliert.

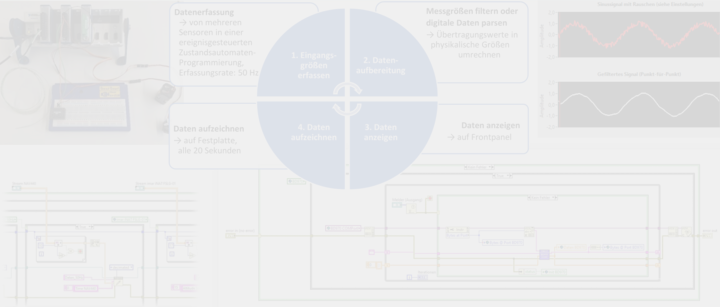

LabVIEW Programmierung erfolgt mit der graphischen Programmiersprache G basierend auf dem Datenfluss-Modell.
LabVIEW-Programme werden durch grafische Funktionsblöcke erstellt.
Durch grafische Verbindungen wird ein Datenfluss generiert, der den Programmablauf vorgibt („Datenfluss“).
besondere Eignung für Datenerfassung & –verarbeitung.
Hauptanwendung in der Mess-, Regel- und Automatisierungstechnik.
Verwendung für Mess- und Steuerungsaufgaben, Datenakquisition, Datenanalyse, Prüfanlagen / Teststände.

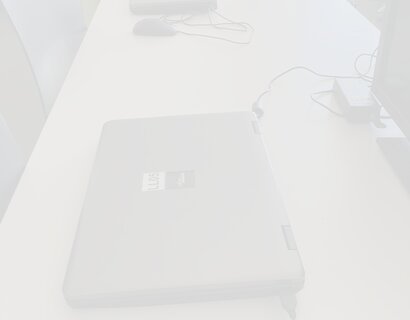

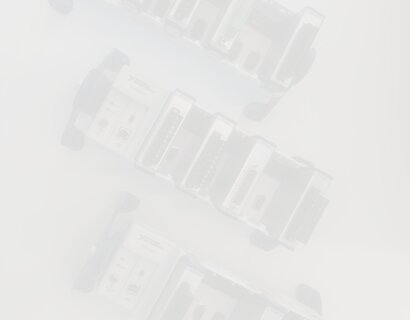

Insgesamt 14 Arbeitsplätze mit Laptop und installierter LabVIEW-Lizenz sowie NI cDAQ 9172 - NI-COMPACTDAQ-CHASSIS
DAQ-Karten:
NI-9211 - Temperaturmessmodul der C-Serie mit 4 Kanälen,
14 [S/s]/Kanal, ±80 [mV]
NI-9215 - Spannungseingangsmodul der C-Serie mit 4 Kanälen,
     ±10 [V], 100 [kS/s] pro Kanal simultan, 16 bit Auflösung
NI-9219 - Universelles Analogeingangsmodul der C-Serie mit 4 Kanälen,
     100 [kS/s] pro Kanal,
   beispielsweise für Dehnungsmessstreifen und Widerstandstemperaturfühler (RTDs)
NI-9233 - Schall- und Schwingungsmessmodul der C-Serie mit 4 Kanälen,
     ±5 [V], 51,2 [kS/s] pro Kanal, 24 bit Auflösung, BNC-Anschluss
NI-9234 - Schall- und Schwingungsmessmodul der C-Serie mit 4 Kanälen,
     ±5 [V], 51,2 [kS/s] pro Kanal, 24 bit Auflösung, BNC-Anschluss,
   eignet sich für industrielle Messungen mit IEPE- (Integrated Electronic Piezoelectric) und Nicht-IEPE-Sensoren wie Beschleunigungsmessern, Drehzahlmessern und Näherungssonden
NI-9263 - Spannungsausgangsmodul der C-Serie mit 4 Kanälen,
     ±10 [V], 100 [kS/s] pro Kanal
NI-9401 - Digitalmodul der C-Serie mit insgesamt 8 Kanälen,
     programmierbar als Input oder Output, mögliche Konfigurationen: acht Digitaleingänge, acht Digitalausgänge oder vier Digitaleingänge und vier Digitalausgänge
Zubehör: verschiedene Schraubendreher, Pinzetten, Seitenschneider, Thermoelemente Typ K, RC-Servo, Differenzdrucksensoren, Bread Boards, Multimeter
